Полное руководство по выбору лучшего бесшумного вентилятора!

Короткий ответ: что делает фаната по-настоящему молчаливым?

Если вы хотите прямой ответ: действительно бесшумный вентилятор работает ниже 25 дБ(А) на минимальной скорости, использует гидродинамические подшипники (FDB) или подшипники магнитной левитации и имеет оптимизированную геометрию лопастей для минимизации турбулентности. Эти три фактора — уровень шума, тип подшипника и конструкция лопастей — являются наиболее важными критериями при выборе бесшумного вентилятора, а все остальное второстепенно.

Независимо от того, охлаждаете ли вы компьютер в спальне, домашний кинотеатр или серверную стойку, понимание этих основ поможет вам принять уверенное решение о покупке. В этом руководстве изложено все, что вам нужно знать — от порогов децибел до эффективности воздушного потока — так что вам больше никогда не придется гадать.

Понимание шума вентилятора: децибелы, частоты и восприятие

Шум вентилятора измеряется в децибелах (дБ или дБ(А)), где коэффициент «А» отражает то, как человеческие уши воспринимают звук. Разница между тихим вентилятором и надоедливым часто сводится всего к нескольким децибелам:

• Ниже 20 дБ(А) — Почти не слышно; подходит для спальни или студии
• 20–25 дБ(А) — Шепот-тихо; большинство пользователей не заметят этого в обычной комнате
• 25–35 дБ(А) — слышно, но терпимо; распространено среди тихих вентиляторов среднего класса
• Выше 35 дБ(А) — Четко заметно; обычно не считается «тихим»

Помимо необработанных значений в децибелах, частотный профиль шум имеет значение. Высокочастотный вой раздражает сильнее, чем низкочастотный гул, даже на том же уровне дБ. Вентиляторы с плохим качеством подшипников часто издают высокочастотный шум, из-за которого они кажутся громче, чем предполагают их характеристики. Всегда ищите отзывы пользователей, описывающие качество шума, а не только цифры в спецификации.

Также стоит отметить, что шум вентилятора резко увеличивается с увеличением скорости . Вентилятор, работающий со скоростью 1200 об/мин, может измерять уровень шума 22 дБ(А), но тот же вентилятор, работающий со скоростью 2000 об/мин, может подскочить до 35 дБ(А). Эта нелинейная зависимость означает, что управление скоростью с помощью ШИМ (широтно-импульсной модуляции) необходимо для поддержания тишины при различных тепловых нагрузках.

Типы подшипников: самый важный фактор длительного молчания

Подшипник – сердце любого вентилятора. Он определяет не только первоначальный уровень шума, но и то, насколько тихо работает вентилятор после сотен или тысяч часов использования. Вот сравнение распространенных типов подшипников:

Гидродинамические подшипники (FDB) и подшипники на магнитной левитации являются золотым стандартом бесшумной работы. В вентиляторах FDB используется тонкая масляная пленка для устранения контакта металла с металлом, а в вентиляторах на магнитной подвеске подшипник полностью исключается за счет подвешивания ротора на магнитах. Оба варианта обеспечивают практически бесшумную работу, которая остается стабильной на протяжении многих лет использования.

Избегайте подшипников скольжения при длительном бесшумном использовании. Хотя они начинают работать тихо, в течение 2–3 лет из них появляются слышимые дребезжащие и скрежетающие звуки, особенно при вертикальной установке.

Размер вентилятора или тишина: почему чем больше, тем тише

Одно из самых игнорируемых правил при выборе вентилятора: вентилятор большего размера, перемещающий тот же объем воздуха, всегда будет вращаться медленнее — и, следовательно, тише — чем вентилятор меньшего размера. Это основы физики, имеющие важные практические последствия.

Например, чтобы переместить 50 кубических футов в минуту воздуха:

• Вентилятор 80 мм может вращаться со скоростью 2500 об/мин , производя ~38 дБ(А)
• Вентилятор диаметром 120 мм обеспечивает такой же поток воздуха при 1200 об/мин , производя ~22 дБ(А)
• 140-мм вентилятор может сделать это всего за 900 об/мин , часто ниже 18 дБ(А)

Вот почему производители бесшумных ПК отдают предпочтение 140-мм вентиляторам везде, где это возможно, и почему 200-мм вентиляторы используются в корпусах с достаточной площадью. Если ваше шасси поддерживает 140-мм вентиляторы, не останавливайтесь на 120-мм вентиляторах только потому, что они более распространены — разница в уровне шума при нагрузке существенна.

Исключение: сценарии с высоким статическим давлением, такие как плотные радиаторы или радиаторы, где меньшие вентиляторы с более высоким запасом оборотов могут превосходить большие низкоскоростные вентиляторы по фактической эффективности охлаждения.

Воздушный поток против статического давления: выбор подходящего вентилятора для работы

Тихие фанаты не являются универсальными. Две основные категории производительности выполняют совершенно разные роли:

Вентиляторы с оптимизированным воздушным потоком

Эти вентиляторы имеют широкие угловые лопасти, предназначенные для эффективного перемещения больших объемов воздуха с минимальным сопротивлением. Они превосходны в качестве корпусных приточно-вытяжных вентиляторов, где воздух движется свободно. На низких оборотах они могут достигать впечатляющих значений в кубических футах в минуту — некоторые 140-мм вентиляторы обеспечивают такую производительность. более 80 кубических футов в минуту всего при 1000 об/мин .

Используйте вентиляторы воздушного потока для: вентиляции корпуса, охлаждения стоек на открытом воздухе, циркуляции в помещении.

Вентиляторы с оптимизированным статическим давлением

У них более узкие и многочисленные лопасти, предназначенные для проталкивания воздуха через препятствия с высоким сопротивлением. Они необходимы для радиаторов, радиаторов и плотных фильтровальных сеток. Без достаточного статического давления вентилятор просто заглохнет, столкнувшись с ограничением, и почти не будет перемещать воздух, независимо от того, насколько быстро он вращается.

Используйте вентиляторы статического давления для: радиаторов процессорного кулера, радиаторов жидкостного охлаждения моноблоков, любого крепления вентилятора с сеткой или фильтром непосредственно спереди.

Несоответствие типа вентилятора конкретному применению — одна из наиболее частых ошибок. это заставляет пользователей без необходимости увеличивать обороты и шум. Выбор правильного типа вентилятора в правильном месте может снизить рабочую скорость на 20–30 %, обеспечивая значительно более тихие результаты без ущерба для тепловых характеристик.

ШИМ против управления постоянным током: как управление скоростью влияет на тишину

Способ управления скоростью вентилятора напрямую влияет на шумовое поведение, особенно при динамических нагрузках.

Управление постоянным током (напряжением)

Вентиляторы постоянного тока снижают скорость за счет снижения напряжения, подаваемого на двигатель. Этот метод простой, но неточный. Многие вентиляторы постоянного тока имеют минимальное рабочее напряжение, ниже которого они полностью останавливаются, что означает, что диапазон скоростей, доступный для бесшумной работы, ограничен. Некоторые вентиляторы постоянного тока также издают слышимое жужжание при определенных промежуточных напряжениях.

ШИМ (4-контактное) управление

Вентиляторы с ШИМ используют специальный 4-й провод, который посылает быстрые импульсы включения/выключения для управления скоростью двигателя, при этом вентилятор всегда работает при полном напряжении. Этот подход предлагает несколько преимуществ бесшумного использования:

• Более широкий диапазон скоростей : Многие вентиляторы с ШИМ могут надежно работать со скоростью от 200–300 об/мин до максимальной, обеспечивая гораздо более детальный контроль, чем постоянный ток.
• Возможность нулевой скорости вращения : Вентиляторы премиум-класса с ШИМ могут полностью останавливаться при низких тепловых нагрузках, обеспечивая настоящую тишину.
• Последовательный ответ : ШИМ быстрее реагирует на температурные изменения, предотвращая перерегулирование контроллера вентилятора на неоправданно высоких скоростях.

Для бесшумных сборок всегда отдавайте предпочтение вентиляторам с ШИМ в сочетании с материнской платой или контроллером, поддерживающим режим нулевой скорости вращения. . Во время легких рабочих нагрузок, таких как просмотр веб-страниц или воспроизведение видео, ваша система может работать полностью без вентиляторов — и вы никогда не узнаете, что эти вентиляторы вообще есть.

Конструкция лопастей и конструкция рамы: важные детали

Помимо подшипников и размера, значительную роль в образовании шума играет физическая конструкция лопастей и рамы. Инженеры разработали несколько методик снижения турбулентности и вибрации:

• Асимметричное расстояние между лезвиями : Распределяет тональный шум в более широком диапазоне частот, делая звук вентилятора менее резким и навязчивым.
• Зубчатые или волнистые края лезвия : Разбивает турбулентный поток воздуха на кончиках лопастей, уменьшая характерный свистящий шум на более высоких скоростях.
• Антивибрационные резиновые опоры : Предотвращает передачу механической вибрации на корпус корпуса, которая может усиливать шум за счет резонанса.
• Выравнивание стоек статора : В некоторых корпусах вентиляторов опорные стойки двигателя выравниваются по направлению следа лопастей, чтобы уменьшить помехи.
• Конструкция двигателя с замкнутым контуром : Уменьшает вой катушки, высокочастотный электронный шум, отличный от аэродинамического звука.

Отдельно стоит отметить антивибрационные монтажные площадки. Во многих сборках доминирующим источником шума является не сам вентилятор, а вибрация, которую он передает металлическому корпусу. . Вентилятор, производящий аэродинамический шум мощностью 22 дБ(А), может генерировать резонанс корпуса в 30 дБ(А), если он жестко закреплен на тонкой стали. Всегда используйте резиновые крепежные винты или силиконовые антивибрационные прокладки, особенно для приточных вентиляторов, которые крепятся непосредственно к панелям корпуса.

Руководство по использованию: сопоставление Тихие фанаты к конкретным сценариям

В разных средах существуют разные уровни толерантности к шуму и разные приоритеты. Вот практическая разбивка:

Компьютер в спальне или спальне

Цель: ниже 20 дБ(А) на холостом ходу. Используйте 140-мм вентиляторы FDB или магнитной подвески с нулевой скоростью вращения. В сочетании с безвентиляторным блоком питания и процессором с низким TDP, который не требует агрессивного охлаждения. Хорошо вентилируемый корпус с двумя 140-мм приточными вентиляторами часто может поддерживать прохладу системы среднего класса, когда вентиляторы вращаются со скоростью ниже 600 об/мин — совершенно бесшумно на расстоянии 1 метра.

ПК для домашнего кинотеатра (HTPC)

Целевое значение: ниже 25 дБ(А) при постоянной нагрузке (потоковая передача контента 4K). Отдайте предпочтение тонким 120-мм или 140-мм вентиляторам с ШИМ и плавным изгибом. HTPC часто устанавливаются в гостиных, где любой механический шум выделяется на фоне тихого звука. Рассмотрите возможность пассивного охлаждения процессора, если TDP процессора ниже 65 Вт.

Игровой ПК

Цель: ниже 30–35 дБ(А) при игровой нагрузке. Здесь тишина конкурирует с тепловыми характеристиками. Используйте высококачественные вентиляторы диаметром 120 или 140 мм, рассчитанные как на воздушный поток, так и на статическое давление. 240-мм или 280-мм кулер AIO с качественными 140-мм вентиляторами с ШИМ превосходит воздушный кулер по акустическим характеристикам при тяжелых игровых нагрузках. Стремитесь к тому, чтобы кривая вентилятора поддерживала скорость ниже 1200 об/мин, когда это возможно.

Домашний сервер или NAS

Целевое значение: ниже 30 дБ(А) для использования в домашнем офисе. Жесткие диски уже создают акустический шум, поэтому шум вентилятора должен оставаться ниже этого уровня. Используйте 120-мм вентиляторы FDB, способные непрерывно работать со скоростью 600–800 об/мин без износа подшипников. Здесь важнее долговечность — отдавайте предпочтение поклонникам с рейтингом Среднее время безотказной работы 50 000 часов .

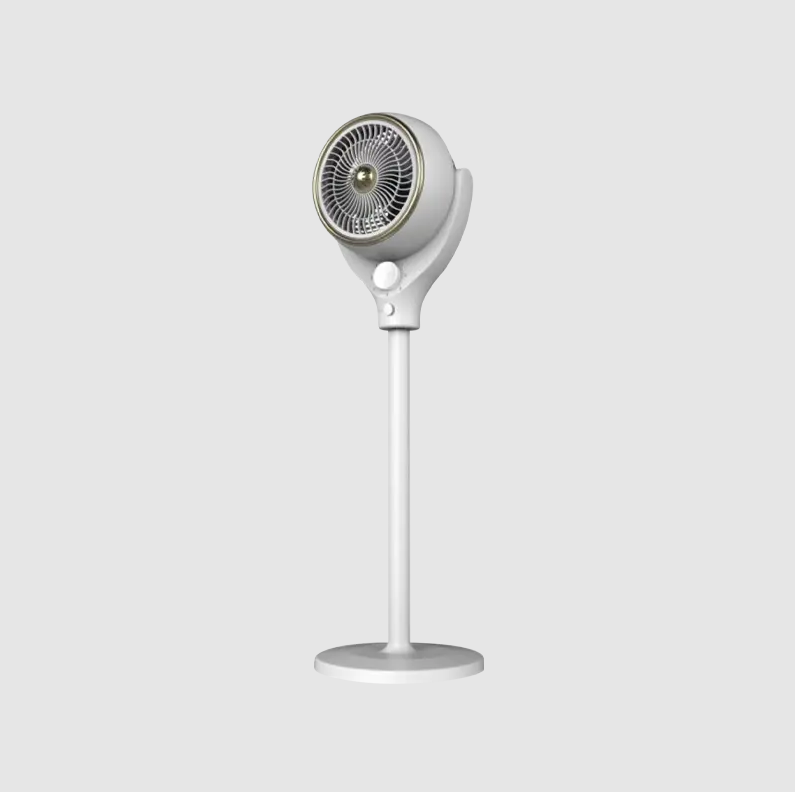

Вентилятор циркуляции воздуха в помещении

Для автономных комнатных вентиляторов размах лопастей и эффективность двигателя определяют тишину больше, чем тип подшипника. Вентилятор постоянного тока диаметром 40–50 см с высококачественным асинхронным двигателем превосходит любой небольшой высокоскоростной вентилятор, обеспечивая тихое и эффективное движение воздуха. Ищите вентиляторы, специально рассчитанные по уровню шума — многие вентиляторы для бытовых помещений указывают только мощность, что является плохим показателем фактической акустической мощности.

Основные характеристики, которые следует проверить перед покупкой

При просмотре спецификаций не все указанные цифры одинаково полезны для оценки тишины. Вот что следует расставить по приоритетам, а к чему отнестись со скептицизмом:

Одно практическое замечание: всегда сверяйте спецификации производителя с независимыми обзорами из публикаций по аппаратному обеспечению. которые измеряют вентиляторы с использованием стандартизированных настроек. Уровень шума, установленный производителем, часто измеряется в безэховых камерах в идеальных условиях — реальный установленный шум может быть на 3–5 дБ(А) выше из-за турбулентности и вибрации системы.

Советы по установке, которые снижают шум независимо от качества вентилятора

Даже самый лучший бесшумный вентилятор может стать шумным, если его установить неправильно. Эти методы установки имеют измеримое значение:

1. Используйте резиновые антивибрационные винты. для всех креплений вентиляторов, особенно на воздухозаборных панелях, где вибрация легче всего передается на корпус.
2. Избегайте препятствий возле воздухозаборников вентиляторов. Вентилятор, расположенный на расстоянии менее 20 мм от сплошной стены или пучка кабелей, будет генерировать турбулентный шум, значительно превышающий номинальный уровень.
3. Настройка пользовательской кривой вентилятора в BIOS или программном обеспечении управления вентилятором. Кривые вентиляторов по умолчанию, предлагаемые большинством производителей материнских плат, отдают приоритет температурным показателям над акустическими, и вентиляторы наращивают скорость выше, чем необходимо.
4. Обеспечьте постоянное направление воздушного потока через дело. Смешанное расположение впуска и выпуска воздуха создает турбулентность и заставляет вентиляторы работать усерднее, чтобы поддерживать достаточный поток воздуха.
5. Очищайте пылевые фильтры каждые 1–3 месяца. Засоренный фильтр резко увеличивает сопротивление статическому давлению, в результате чего вентиляторы вращаются быстрее и громче, чем при чистых фильтрах.
6. Проверьте прокладку кабеля. Одного кабеля, частично блокирующего лопасть вентилятора, достаточно, чтобы создать ритмичный постукивающий шум, из-за которого дорогой бесшумный вентилятор звучит дешево.

Применение всех шести из этих методов к существующей сборке — даже с посредственными вентиляторами — часто снижает воспринимаемый шум, более чем просто переход на бесшумные вентиляторы премиум-класса без решения этих проблем при установке.

Итоговый контрольный список: как выбрать лучший бесшумный вентилятор

Используйте этот контрольный список, чтобы оценить любой вентилятор перед покупкой:

• Уровень шума ниже 25 дБ(А) на максимальной скорости (или на предполагаемой рабочей скорости)
• FDB, маглев или винтовочный подшипник — не втулка и не стандартный шарикоподшипник
• 4-контактный разъем ШИМ с подтвержденной поддержкой нулевых оборотов, если тишина на холостом ходу имеет решающее значение
• Правильный тип вентилятора для применения (расход воздуха для корпуса, статическое давление для радиатора)
• Самый большой размер, который подходит ваше место установки (140 мм предпочтительнее 120 мм, если это возможно)
• В комплект входит антивибрационное крепление. или поставляется отдельно
• Независимые измерения шума доступно от проверенных обозревателей оборудования, а не только от спецификаций производителя
• Среднее время безотказной работы 40 000 часов. обеспечить молчание на протяжении многих лет, а не месяцев

Выбор бесшумного вентилятора в конечном итоге означает понимание компромиссов: размер и ограничения по монтажу, максимальный воздушный поток и минимальный уровень шума, стоимость и долговечность подшипника. Но с учетом приведенных выше критериев у вас есть все необходимое, чтобы преодолеть маркетинговый язык и принять решение, основанное на том, что действительно важно. Самая тихая конструкция почти никогда не бывает той, в которой используются самые дорогие вентиляторы — в ней каждое решение, от типа подшипника до прокладки кабеля, принимается с учетом тишины.
